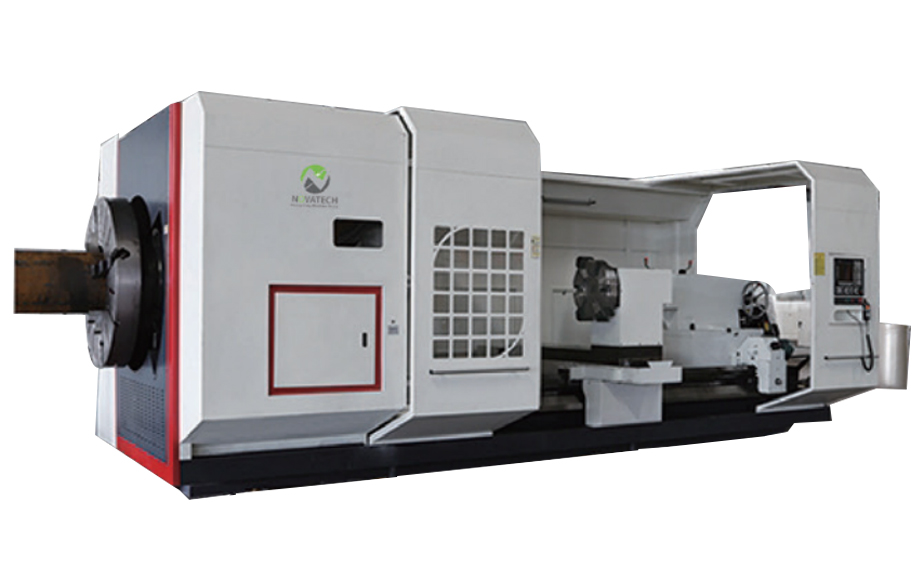

QK1353数控管螺纹车床-QK13系列数控管螺纹车床-诺瓦特数控机床制造（山东）有限公司-诺瓦特数控机床

产品特点:

标准配件

NC转塔4工位，手动尾架，自动润滑，冷却系统，半防护

可选配件

FANUC、SIEMENS、KND等数控控制器、快换刀架、液压转塔或动力转塔、气动卡盘、液压卡盘、液压尾架、全护罩

数控穿管机床的应用

本系列数控管螺纹加工机床主要用于加工内外管螺纹，包括公制英寸和锥形螺纹。除了具有普通数控车床的所有常见功能，如加工内外圆柱面、锥面、球面、曲面、凹槽、端面等。该系列车床广泛应用于石油开采、矿产开采、化工管道和地质勘探等行业。它是加工和修理钻杆、钻杆、螺纹接头等的高效设备。

特征

整体床身采用高强度铁，实现高刚性和高精度；超声波频率淬火导轨足够坚硬，耐磨性良好；小车与导轨接触面采用Turcite B保持精度；大主轴孔和双卡盘允许夹紧和加工大直径管道；采用电动卡盘，提高工件批量加工效率

产品参数：

QK1343/QK1353/QK1363数控穿管机床主要技术参数

项目		单位	QK1343	QK1353	QK1363
项目		单位	QK1343	QK1353	QK1363
数控系统			（标准配置）：GSK980TDi （替代配置）：FANUC 0i TF；西门子808d；KND K1000Ti
车床的最大回转直径		mm	1000	1250	1400
横拖板上最大回转直径		mm	610	860	950
最大工件长度		mm	1500	1500	1500
管道螺纹范围		mm	Ф260-430	Ф350-525	Ф450-625
车床的宽度		mm	755	755	755
主轴孔		mm	440	540	640
主轴中心高度		mm	500	625	700
主轴电机功率		mm	22	30	30
主轴转速模式		mm	双档，调节平稳	双档，调节平稳	双档，调节平稳
主轴转速范围		r/min	(L):23-90 (H):80-260	(L):20-80 (H):55-220	(L):15-65 (H):65-120
X/Z的最大偏差		mm	X:550 Z:1250	X:650 Z:1250	X:750 Z:1250
X/Z轴快速移动速度		mm/min	4000/5000	4000/5000	4000/5000
尾座套筒	直径	mm	140	160/260	160/260
	机床行程	mm	300	300	300
	圆锥		Morse NO.6	Morse NO.6	Morse NO.6
刀塔	型号		SLD170A04N	SLD170A04N	SLD170A04N
	机床的工具站数量		立式四工位	立式四工位	立式四工位
	尺寸	mm	32x32	32x32	32x32
	刀塔分度时间	s	5.6	5.6	5.6
卡盘			K66-100四爪卡盘	四爪电动卡盘	四爪电动卡盘
定位精度		mm	0.020	0.040	0.040
重复定位精度		mm	0.01	0.02	0.02
外形尺寸(LVH)		mm	4900x2200x2300	4900x2300x2350	4900x2300x2350
机器重量		T	14	18	19

* 请注意：所有参数如有更改，恕不另行通知。
