产品特点:

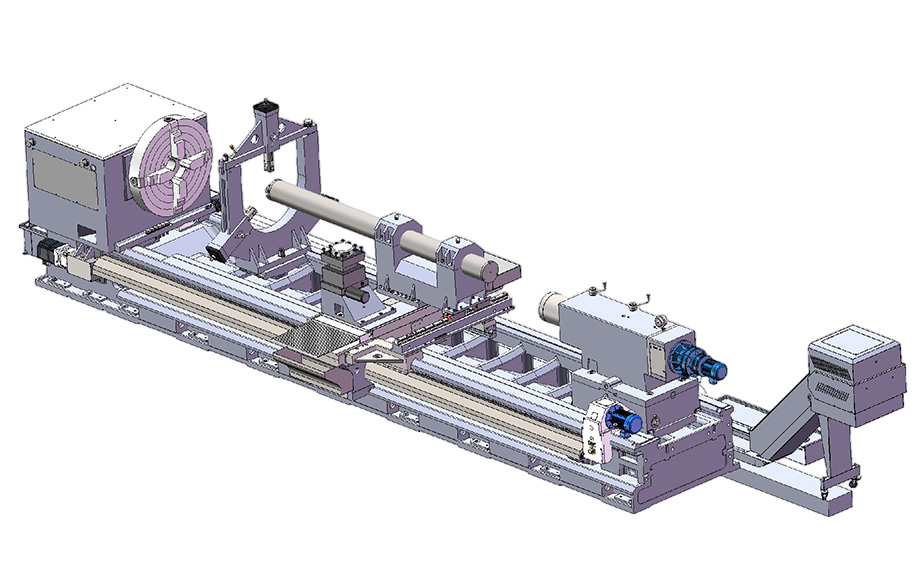

CTK611-H 机床为大型卧式平床身车床。车削主传动为液压四档，档内无级调速，两个联动控制轴，X轴采用滚珠丝杠副加交流伺服电机实现横向移动，Z 轴 1-5 米采用滚珠丝杠传动，6 米以上采用斜齿条加交流伺服电机实现纵向移动，机床床面为平 --V 结构，采用高强度树脂砂铸造，床面进行中频淬火处理，硬度为HRC50，淬火深度较深。

机床床体刚性强，承载力大，稳定性好。拖板采用贴塑处理，由于该材料中含有润滑元素，使其动静摩擦系数相差较小，大大降低了拖板与床身导轨面的摩擦，防止爬行。机床床身铸有向后排屑用拱形门，切屑直接排到接屑盘中，排屑、清理方便。

产品参数：

项目

机床型号

CTK61125H/40H

CTK61160H

CTK61180H/200H

数控车镗床功能部件

选配；增加该功能部件后即可实现深孔镗床加工，也可实现深孔车削加工。

数控车铣床功能部件

选配；增加该功能部件后可实现钻孔加工和简单铣削加工。

数控车磨床功能部件

选配；增加该功能部件后可实现外圆的砂带磨削加工。

卡盘

标配

Φ1250mm

Φ1400mm

Φ1600mm

特殊定货

Φ1400 Φ1600 Φ1800mm

中心架

标配

Φ70-480mm

Φ400-700mm

特殊定货

Φ400-700mm

Φ120-480mm

刀架

标配

LDB4-C61125

特殊定货

可根据用户要求任选

托辊

标配

无，可特殊定货

项目名称

机床型号

CTK61125H

CTK61140H

CTK61160H

CTK61180H

CTK61200H

两顶尖最大承重

20T

床身宽度

1100mm

床身上最大回转直径

Φ1290mm

Φ1440mm

Φ1640mm

Φ1840mm

Φ2040mm

刀架最大回转直径

Φ900mm

Φ1050mm

Φ1250mm

Φ1450mm

Φ1650mm

最大工件长度

1000-16000mm

床头参数

主轴前轴承直径

Φ240mm

主轴通孔直径

Φ130mm

主轴锥孔

公制 140#

主轴转速级数

液压四档，档内无级调速

主轴转速范围

5-500r/Min

主电机功率

45kW

进给系统参数

西门子系统

纵向伺服电机扭矩

48N.M

横向伺服电机扭矩

27N.M

发那科系统

纵向伺服电机扭矩

40N.M

横向伺服电机扭矩

30N.M

刀杆截面

40×40

刀架工位数

立式 4 工位

刀盘重复定位精度

0.01mm

纵向快进速度

4000mm/Min

横向快进速度

4000mm/Min

纵向进给速度

1-2000mm/Min

横向进给速度

1-2000mm/Min

尾座参数

尾座套筒直径

Φ300mm

尾座套筒锥孔

公制 80#

尾座套筒行程

300mm
